Generelle kjennetegn ved pipesystemer

1. Alle bygninger hvor ildsted er installert bør ha en innretning for å effektiv avtrekk og ventilasjon.
2. På grunn av trykkforskjell, og at oppvarmet luft er lettere enn kjøligere luft fra utsiden.
3. Moderne skorsteinssystemer skal være preget av:
   • motstand mot kondens av kondensat,
   • motstand mot mulig brann,
   • sot.
4. Minste innvendig diameter av pipe må ikke være mindre enn 140 mm (ikke kondenserende kjeler med lukket brennkammer).
5. Piper med rund røykkanal har lavere motstand, og er også enklere å feie effektivt.
6. Pipen må tilpasses i forhold til ildstedets effekt og type brensel, samt høyde.
7. Pipens røykkanaler skal være tilgjengelig for rengjøring og periodisk revisjon.
8. Ved plassering av feieluke (for fjerning av sotavfall) må det utvises forsiktighet slik at avstand til nærmeste brennbare materiale er minst 30 cm. Når det er nødvendig med feieluke (f.eks på loftet), må gulv av brennbart materiale være dekket med ikke-brennbart materiale (f.eks metall, stein eller keramiske fliser). I tilfelle av en betydelig høyde av pipe over tak eller høy takvinkel, er en meget praktisk løsning å installere en ytterligere feieluke 100 cm over taket.

MERK! Installasjon av ekstra feieluke avtales med feiervesenet.

opp

Høyde på pipe

9. Effektiv høyde målt fra fundament til utløpet av pipe over tak bør være:
   • for gasskjeler, minimum 4 m.
   • for olje-kjeler minst 5 m.
10. Det anbefales at piper plassert på utsiden av bygningen blir isolert, og laminert til en vegg ved hjelp av braketter forankret i veggen (figur 1). Det minste antall klemmer - 2 enheter, med en maksimal avstand på stigbøyler - på 3m.
11. Høyden av pipe over tak må oppfylle følgende betingelser:
    1. På flate tak med en helning på taket opp til 12 °, bør røykutgang være minst 0,6 m høyere enn mønet, uten hensyn til takkonstruksjonen - fig. 2.a.
    2. Med bratte tak, med helling over 12 ° bør røykutgang være minimum 0,6 m over nivået på mønet, fig. 2 b
    3. Med bratte tak med helling over 12° og ikke-brennbart (inflamatorisk) takdekke, kan røykutløp være ned til 0,30 meter over takflaten, og avstand målt horisontalt fra røykutløp til møne må være minimum 1,0 meter, fig. 2 c.

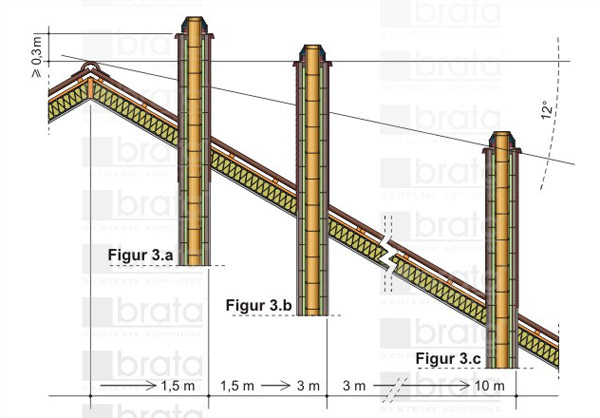

12. Takflater med helling større enn 12 ° bør behandles som et potensielt hinder for riktig funksjon av pipe. Derfor, avhengig av plasseringen av pipe, vil den høyeste delen av bygningen kunne utgjøre en hindring (slør). Ethvert røykutløp skal ligge:
    1. minimum 0,3 m over toppen av hindringen for pipe som ligger i en avstand på opp til 1,5 m fra hindringene - fig. 3 a.
    2. i det minste ved den øvre kant av hindringen for pipe som ligger i en avstand på 1,5 til 3,0 m bort fra hindringen -. Fig .3 b
    3. utledet over planet i en vinkel 12 ° ned fra nivået for den høyeste barriere for piper som ligger i en avstand på 3 til 10 m fra hindringen - .3 Fig c.

opp

Pipesystemer med ventilasjon

13. Alle rom, inkludert kjeller og loft, bør utstyres med luftinntak og avtrekkskanaler ført gjennom taket. I rommet hvor ildstedet er installert, bør ventilasjonsåpning (for tilførsel av uteluft) være plassert ikke høyere enn 82 cm over gulvet, og høyden på avtrekksventil bør være ikke mindre enn 200 cm over gulvet.

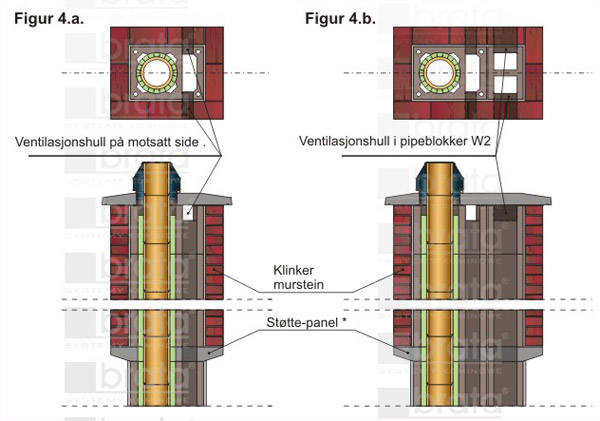

14. Ventilasjonskanaler, er i motsetning til gass og røyk, sluttført lateral uttak direkte under element som skal dekke skorsteinen. For å unngå uønsket turbulens i luftstrømmen, anbefales det å gjøre de to hullene på motstående vegger av kanalen -. Fig 0,4 A. Denne anbefalingen gjelder ikke pipekonfigurasjon SW + W2 og mer. I disse tilfellene skal skilleveggen mellom ventilasjonskanalene ikke bli krenket - Fig 0,4 b.

opp

Dillatasjon

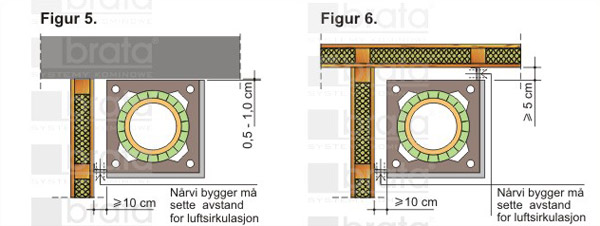

15. Man bør ikke tillate permanent å binde skorsteinen til de strukturelle elementene i bygningen, men etterlate et avstand på fra 5 til 10 mm - Figur 5.
16. En skorstein kan ikke direkte følge veggen pga. brannfare. Derfor må du holde en minimumsavstand på 10 cm til brennbart materiale, og området må ha luftsirkulasjon - Figur 6.
17. Dillatasjon når pipe passerer tak, med ikke-brennbart materiale, 3 cm -. Fig .7 en med brennbart materiale, 10 cm, - Fig 0,7 b. Den tomme plassen skal fylles med ikke-brennbar mineralull.
18. Røykrør (fra ildsted) som føres gjennom vegg av brennbart materiale, skal ha minimum 15 cm ikke-brennbar isolasjon – for eksempel mineralull, mellom vegg og røykrør, Fig.8c. Ved passering av vegg, bør røykrør isoleres i hele lengden for å eliminere stress, Fig .8 b
19. Når røykrør monteres, må det tas hensyn til hva slags ildsted som tilknyttes:
    1. Ved tilknytning av gass-og oljekjeler med lav temperatur på røykgass, skal klaringen mellom keramisk del og røykrør være ca 3 mm. Det skal benyttes et spesielt keramisk tau som tåler høye temperaturer, eller klaringen kan fylles med en fleksibel, varmebestandig silikon.
    2. for ildsteder med fast brensel vil det være behov for ekspansjonsåpning på 5 - 10 mm. Denne klaringen fylles ut ved hjelp av et spesielt keramisk tau som tåler svært høye temperaturer - Figur 8a og 8b.
    3. for klassiske peiser og peisinnsatser bør ekspansjonsåpning være 5 - 10 mm, fylt med keramisk tau. Vi anbefaler at i dette tilfellet, bruk keramisk t-stykke på 45 ° - Figur 9
    Før du setter inn røykrøret, vikle enden av det keramiske tauet. Anbefalte dimensjoner av tauet er gitt i tabell 1. Keramiske tau leveres av vårt selskap

    MERK! Noen ganger er det nødvendig å bygge en midlertidig tilkobling av en ovn (f. eks type «geit») for å varme opp rommet. I dette tilfellet, bør det sikres at røykrør føres tilstrekkelig langt inn i det keramiske røret slik at dette ikke kommer i direkte kontakt med flammer. Dersom det keramiske røret kommer i direkte kontakt med flammer, vil det kunne forårsake termisk sjokk og gi skader i form av sprekker.

opp

Støtteplate

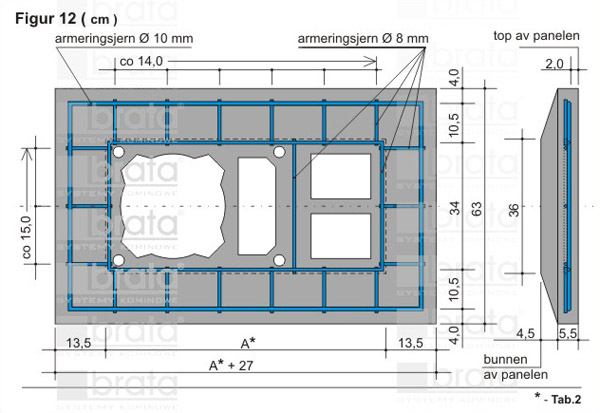

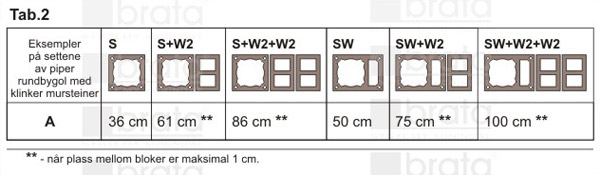

20. For å forblende pipe med teglstein over tak, bruk armert betong som støtteplate - fig. 10. Selskapet tilbyr pre-fabrikerte plater for pipe av typer: S - 0,10 Fig. A, SV - Figur .10 b. Men for andre konfigurasjoner, f.eks W + W2 (Fig. .10. C) bør støtteplate utføres på stedet ved hjelp av isoporforskalingsprodukter som tilbys av selskapet. Forsterkning av den bærende plate bør utføres i henhold til følgende retningslinjer - Figur 12 MERK! Armeringsnett må nødvendigvis være plassert opp til 2 cm fra den øvre overflate av platen. Husk at betong med kvalitet B 20, oppnår full styrke etter 28 dager. Den obmurowywaniu skorstein i første og det siste laget av murstein igjen gratis skjøtene med mursteiner ventilasjon.

opp

Dekkplate

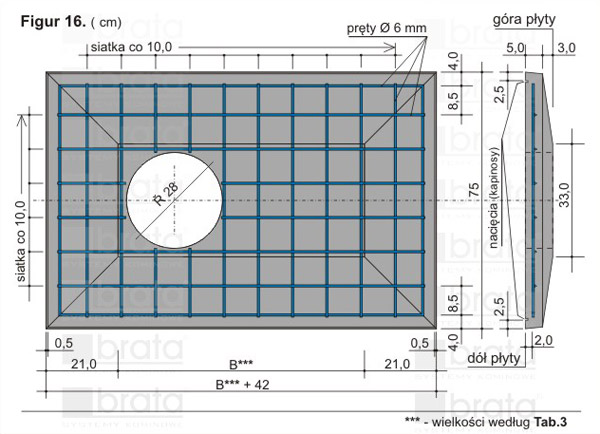

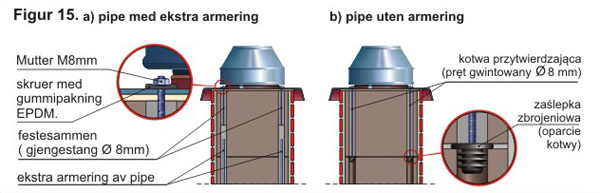

21. For å sikre skorsteinen under særlig harde værforhold, benytt dekkplater for stål og betong skorsteiner S-type - Figur 13 og SW - Figur 14 Stålplater kan leveres av vårt selskap. Dekkplatene skal monteres på betong-mørtel. For installasjon av stålplater, bruk konstruksjon klebemiddel (fortrinnsvis en polymer). Vi anbefaler ekstra forsterkning - Figur 15 Hvis du trenger å bruke platene som dekker kanalen for en annen uttalelse, blir stålplater produsert av selskapet vårt på forespørsel. Imidlertid er betong gjøres uavhengig for bygging av disse retningene - fig. 16 Man må plassere dette nøyaktig i forhold til det keramiske innerrøret. Den øvre overflaten av platen skal ha en gradient fra midten til sidene. Dekkeplate laget på byggeplassen skal danne en ferdig hette med bredde minimum 6 cm. Før montering av platen på pipe bør gjøres fra undersiden av kuttet (drypper) i en avstand på 2,5 cm fra kanten - Figur 16

opp

Statikk Brata skorsteiner

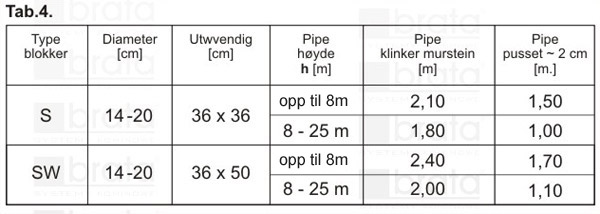

22. Brata piper er preget av høy strukturell stabilitet. Dette muliggjør bygging av våre piper til en total høyde av 25 m, forutsatt at deres høyde over takflaten, stemmer overens med verdiene som er vist i tabell 4. MERK! Hvis du vil tilføre pipen sidestøtte der den passerer gjennom taket av bygningen, se fig. 17.

    For å sikre horisontal stivhet i pipen der den passerer gjennom taket, og dilatasjon, følger det med passende feste til takkonstruksjonen. En firkantet form festes med skruer til bjelkene i takstol. Stålet monteres over eller under bjelkene. Høyden H til pipen over taket i henhold til Tabell 4.

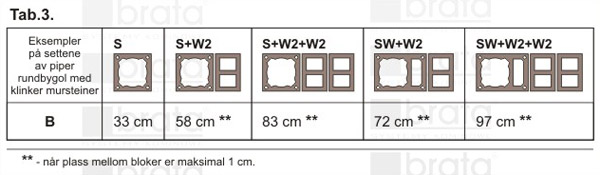

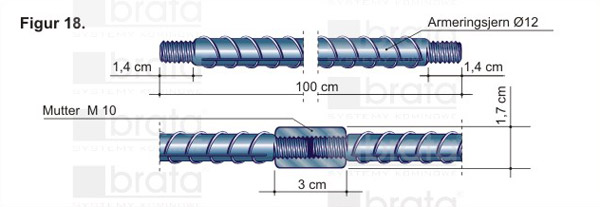

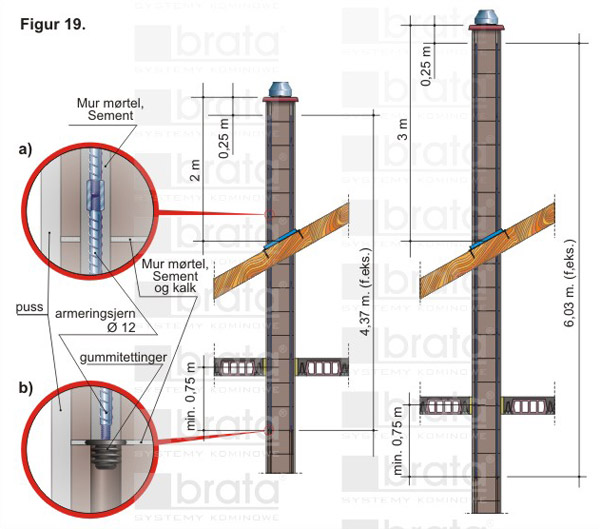

23. For Brata piper som rager høyt over tak, over de anbefalte verdiene i tabell 3, bør det tilføres ytterligere forsterkning. Armeringen består av stålstenger diameter 12 mm, som er plassert i passende hull i størrelsesorden 30 mm som ligger i egne hull i hjørnene av pipa. For å lette ytterligere forsterkning i byggingen av pipe, anbefaler vi bruk av ferdige armeringsstål Ø 12 mm med gjengesammenføyninger som kan leveres av vårt selskap - Fig.18 Våre armerinsjern har en sandardlengde på 1 meter, og kan skjøtes opp til den lengde det er behov for i det enkelte tilfelle. Etter innsetting av armeringsjern sørger man for at toppen av jern avsluttes ca 25 cm under toppen av pipa. For å siker at armeringsjern holder seg i riktig høyde i før faststøping, benyttes spesielt tilpassede propper som plasseres i hull i blokken som innførte jern da kan hvile på. Anbefalt lengde på armering bør være to ganger pipens høyde over takflaten (for eksempel en pipe 2 m høyde over takflaten bør benytte jern av 4 meters lengde, med en høyde på 3 m - 6 m lengde av forsterkning). Ved armering bør det ikke være kortere jern enn at de rekker 0,75 meter under tak - Figur 19 Etter at jern er ført inn i armeringshullene skal disse fylles med sementmørtel - Rys.19.a.

opp

Valg av pipediameter på pipe

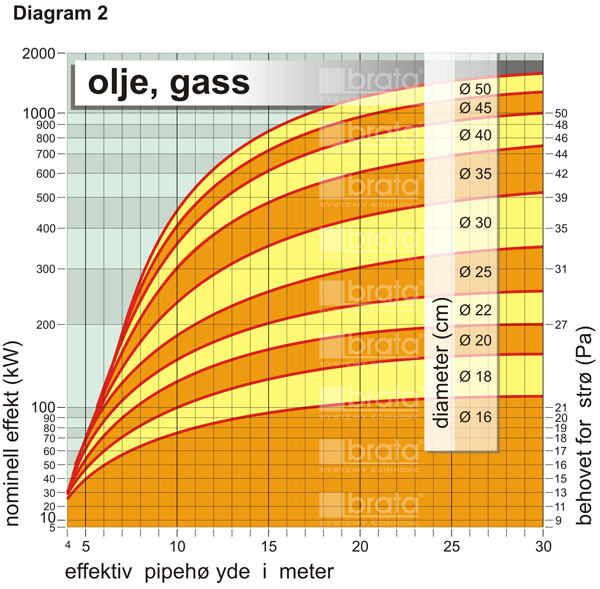

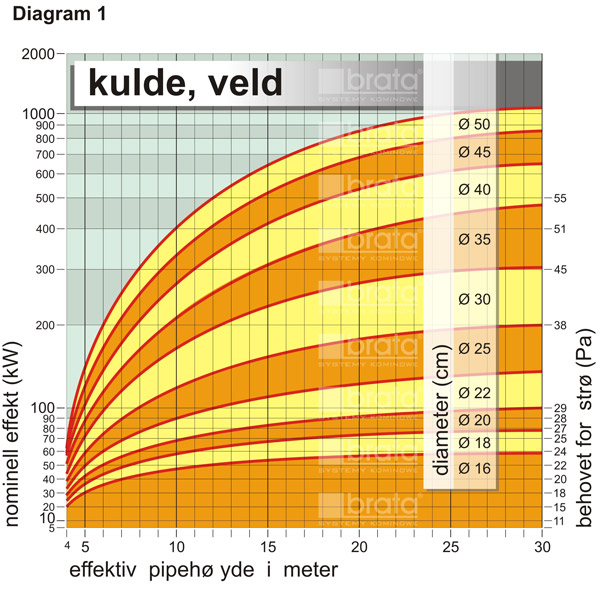

24. Brata pipesystem kan brukes til bygging av røykgass og røyk, utslipp gasser fra kjeler og fast brensel peiser, ovner og moderne olje eller gasskjeler fra åpne kammer. Avhengig av høyden av pipe og de ​​tekniske parameterne til kjele eller ovn, og fremfor ut fra ildstedets avgitte effekt, velges diameteren av røykrør. Se diagram nedenfor.
