Všeobecná charakteristika komínových systémů

1. Každá budova, ve které je instalován kotel, by měla mít účinné zařízení k odvádění spalin a k jeho ventilaci.
2. Sacího působení komínových šachet, kouřových, spalinových i ventilačních, je docíleno vlivem rozdílu tlaku vzduchu: chladnějšího atmosférického vnějšího oproti teplejšímu a lehčímu uvnitř budovy.
3. Moderní komínové systémy by měly splňovat tyto parametry:
   • odolnost na působení kondenzovaných par,
   • odolnost na eventuální požár sazí,
   • těsnost, zajišťující nejen správný tah, ale také bezpečnost pro jeho uživatele.
4. Minimální vnitřní průměr komínu nesmí být menší než 140 mm (komínů ke kondenzačním kotlům s uzavřenou spalovací komorou se to netýká).
5. Pro komínovou konstrukci jsou doporučovány spalinové kouřovody s kruhovým tvarem, protože procházejícím plynům kladou menší třecí odpor. Výhodou kanálů s takovýmto průřezem je také vyšší účinnost při jejich pravidelném čištění.
6. Průměr komínu by měl být přizpůsoben k jeho výšce, výkonu i druhu kotle, stejně jako k typu používaného paliva.
7. Komínová ústí by měla být dostupná pro čištění a pravidelné kontroly. Za tímto účelem by měl být na střeše ke komínu zajištěn stálý přístup.
8. Je třeba dbát o to, aby byla čistící dvířka instalována v místě se snadným přístupem k odstraňování nečistot z komína a jejich vzdálenost od nejbližších hořlavých materiálů by neměla být menší než 30 cm. Pokud bude nutné použít doplňková čistící dvířka nad spalinovým T kusem (např. na půdě), pak je potřeba přiléhající podlahu, která by byla hořlavá, pokrýt nehořlavým povrchem (např. plechem, kamennou či keramickou deskou aj). V případě vysokého přesahu komínu nad střechu či u velkého spádu střechy je velmi praktickým řešením montáž dodatečných čistících dvířek ve výšce kolem 100 cm nad střechou.

POZOR! Montáž dodatečných dvířek je třeba konzultovat s kominíkem.

nahoru

Výška komínu

9. Efektivní výška komínu měřená od spalinového T kusu k ústí nad střechou by měla činit:
   • pro plynové kotle minimálně 4 m.
   • pro kotle vytápěné topným olejem minimálně 5 m.

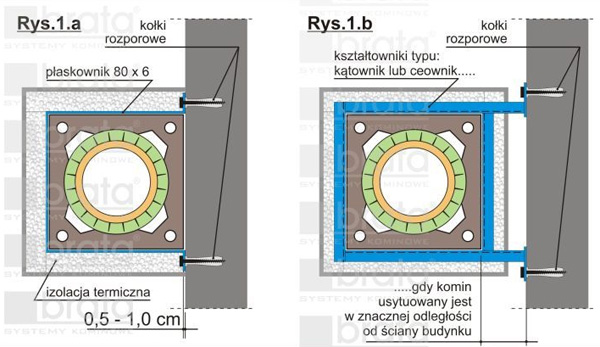

10. Je doporučováno, aby komíny postavené mimo budovu, byly tepelně izolované a propojené se zdí pomocí kotvících objímek (Obr.1.). Minimální množství objímek - 2 ks.; maximální rozestup mezi objímkami - 3 metry.
11. Výška komínu nad střechou musí odpovídat následujícím podmínkám:

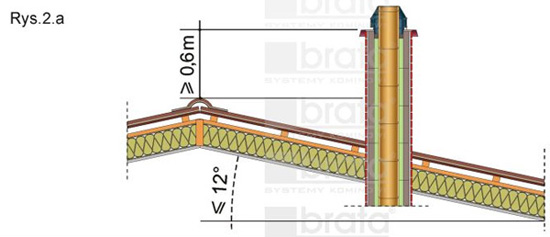

    1. u plochých střech s úhlem náklonu střešní plochy do 12° by mělo být ústí komína alespoň 0,6 m výše než její štít, nezávisle na provedení střešní konstrukce – Obr.2.a

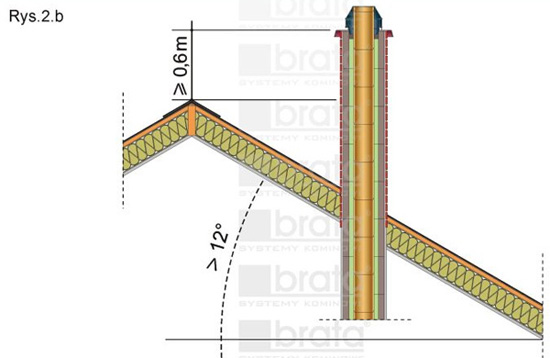

    2. na strmějších střechách s úhlem náklonu střešní plochy nad 12° a s hořlavou krytinou by se rovněž mělo ústí komínu nacházet ve výšce minimálně 0,6 m nad štítem – Obr.2b

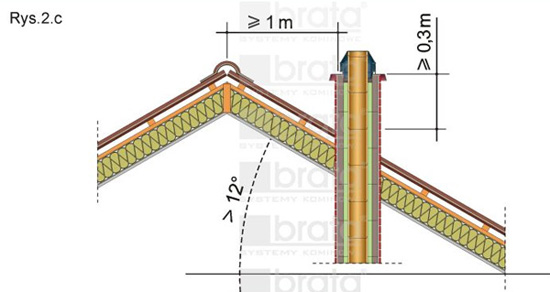

    3. na strmých střechách s úhlem spádu střechy nad 12° pokrytých nehořlavou či slabě hořlavou krytinou, by měly být komínová ústí minimálně o 0,3 m výše nad povrchem střechy a v minimální horizontální vzdálenosti alespoň 1,0 m - Obr.2.c

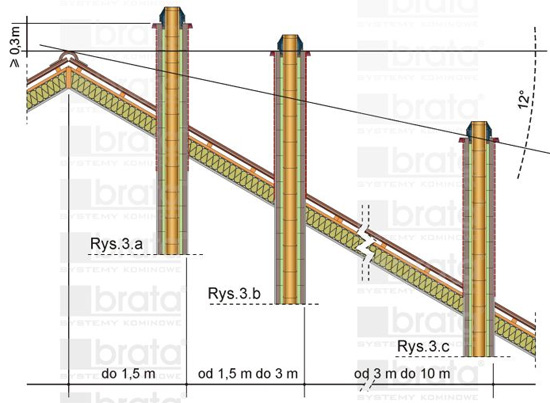

12. Střešní plochu o spádu nad 12° je třeba považovat za překážku pro správnou funkci komínových šachet. Proto v závislosti na poloze komína vůči nejvyššímu bodu budovy, který představuje překážku (zástěnu), by se měla ústí komínů bezpodmínečně nacházet:
    1. alespoň o 0,3 m výše nad horní hranou překážky (zástěny) pro komíny s polohou ve vzdálenosti do 1,5 m od této překážky - Obr.3.a
    2. alespoň na stejné úrovni, jako horní hrana překážky (zástěny) pro komíny s polohou od 1,5 do 3,0 m od této překážky - Obr.3.b
    3. nad střešní plochou vedenou pod úhlem 12° níže od úrovně nejvyšší překážky pro komíny s polohou ve vzdálenosti od 3 do 10 m od této překážky – Obr.3.c

nahoru

Ventilace komínových systémů

13. Všechny místnosti, včetně sklepů a půdy, by měly mít zajištěn příliv a odvod vzduchu prostřednictvím ventilačních průduchů, vyvedených nad střechu. V místnosti, kde je instalován kotel (topné zařízení), by se měl nacházet napájecí ventilační otvor o minimální ploše 200 cm, jehož dolní hrana by se měla nacházet nejvýše 33 cm nad úrovní podlahy, a také odvádějící ventilační otvor o minimální ploše 200 cm, umístěný co nejblíže při stropu.

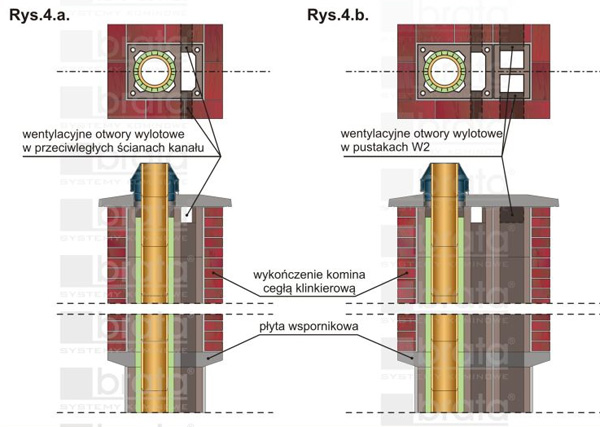

14. Ventilační průduchy (šachty), na rozdíl od spalinových i kouřových, jsou ukončovány bočními ventilačními otvory bezprostředně pod krycím elementem komínu (stříška, krycí deska). Za účelem správné funkce ventilace bez nežádoucích pochodů při proudění vzduchu je doporučováno provedení dvou otvorů v protilehlých stěnách ventilačního kanálu - Obr.4.a. Toto doporučení se netýká konfigurace komína SV+V2 a více. V těchto případech nesmí být dělící stěna mezi kanály ve tvárnicích narušena - Obr.4.b.

nahoru

Dilatace

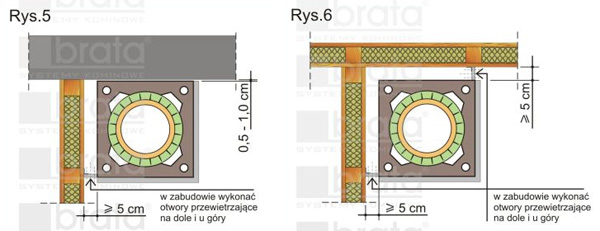

15. Komín tvoří samonosnou volně stojící konstrukci. Proto nelze dopouštět k tomu, aby byl trvale provázán s konstrukčními prvky budovy. K tomu je nutné uchovat mezi stěnou či jakýmkoli nehořlavým prvkem stavby mezeru minimálně 5 - 10 mm - Obr.5.
16. Komín nesmí bezprostředně přiléhat k hořlavým povrchům stěn. Za tímto účelem je potřeba uchovat minimální odstup 5 cm, přičemž v takovémto prostoru musí být zachováno proudění vzduchu. - Obr.6.

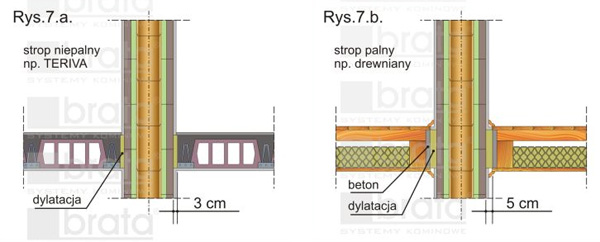

17. Dilatace u průchodu komína přes strop by měla být alespoň:
    1. při nehořlavém stropu 3 cm - Obr.7.a
    2. při hořlavém stropě 5 cm – Obr.7.b
    Volný prostor by měl být vyplněn nehořlavou minerální vlnou.

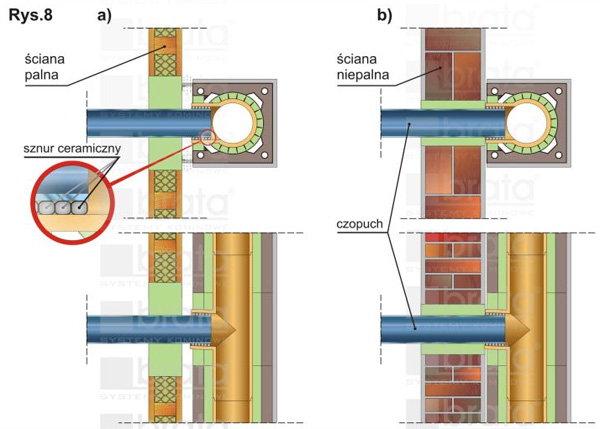

18. Průchod kouřovodu při ústí do komínového spalinového T kusu by měl být při průchodu hořlavou stěnou zabezpečen do minimální vzdálenosti 15 cm nehořlavým materiálem – například minerální vlnou – Obr.8a. Průchod kouřovodu přes nehořlavou stěnu by měl být dilatován vrstvou minerální vlny po celé délce průchodu, s cílem eliminovat pnutí - Obr.8b.
19. Při spojování ocelového kouřovodu s keramickým spalinovým T kusem je nezbytně nutné zachovat dilatační mezeru:
    1. pro kotle na plyn a topný olej, které jsou charakteristické nízkou teplotou spalin, by měla dilatační spára být alespoň 3 mm. Pro vyplnění takto vzniklé štěrbiny je potřeba použít vhodnou keramickou šňůru, odolnou vysokým teplotám, nebo může být vyplněna elastickým silikonem, odolným na vysoké teploty
    2. pro kotle na tuhá paliva by měla dilatační spára činit 5 - 10 mm, a k vyplnění je potřeba použít keramickou šňůru odolnou i velmi vysokým teplotám – Obr.8a a 8b.

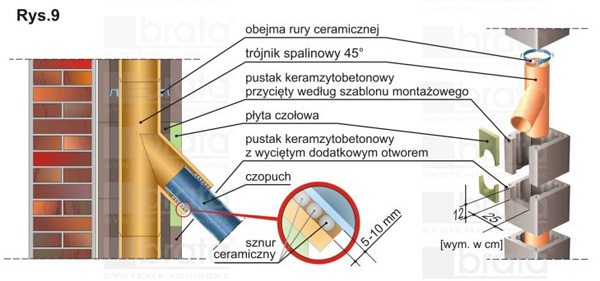

    3. pro klasické krby a krbové vložky by dilatační spára měla také činit alespoň 5 – 10 mm a vyplňujeme ji keramickou šňůrou. V tomto případě doporučujeme použít spalinový T kus s úhlem 45° - Obr.9

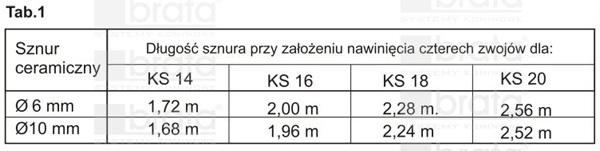

    Před vsunutím kouřovodu do spalinového T kusu je třeba jeho koncovku zabezpečit keramickou šňůrou. Doporučené rozměry šňůry jsou obsaženy v tab.1. Keramické šňůry jsou obsahem základní nabídky naší firmy.

    POZOR! Někdy se stává, že na stavbě bývá dočasná nutnost připojení kotle (např. typu Koza)s cílem temperování pokojů. V takovém případě je třeba dbát o to, aby bylo ústí kouřovodu do komína (ocelová roura), které přímo odvádí spaliny, tak dlouhé, aby nedošlo k bezprostřednímu kontaktu mezi spalinovou šamotovou tvarovkou a plamenem. Připojení takového druhu kotle s příliš krátkým kouřovodem může mít za následek termický šok, v efektu čehož může spalinový T kus prasknout.

nahoru

Krakorcová deska

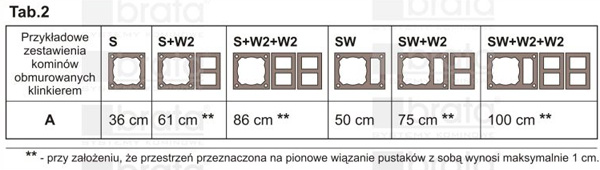

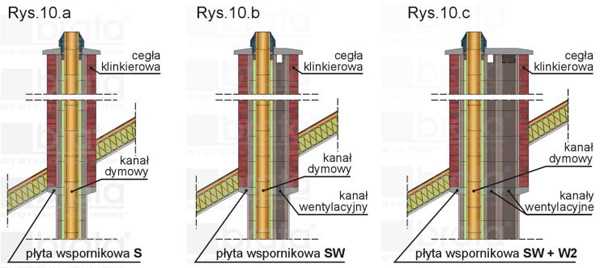

20. Za účelem ekonomického ukončení komínu klinkrovou cihlou je třeba použít armovanou železobetonovou krakorcovou desku – Obr.10. V nabídce se nacházejí prefabrikované krakorcové desky pro komíny typu: S - Obr.10.a, SV – Obr.10.b. Pro jiné konfigurace: např. SV + V2 - Obr.10.c, je třeba krakorcovou desku vykonat přímo na stavbě při využití polystyrenových bednění (forem), které jsou v nabídce firmy. Armování krakorcové desky odlévané přímo na stavbě je třeba vykonat dle níže uvedených pokynů – Obr.12 POZOR! Armovací síť musí být bezpodmínečně umístěna v hloubce maximálně 2 cm od svrchní úrovně desky. Je třeba také pamatovat na skutečnost, že beton třídy B 20 získává plnou odolnost až po 28 dnech. Při obezdívání komínu je třeba v první a poslední vrstvě cihel ponechat volné svislé spáry, s cílem ventilovat jejich podezdívku.

nahoru

Krycí deska

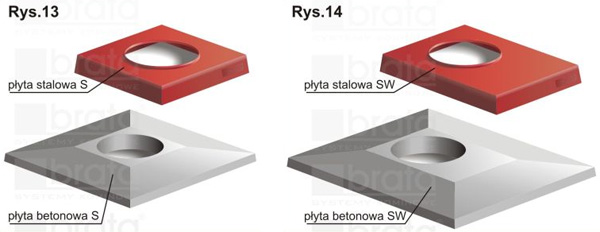

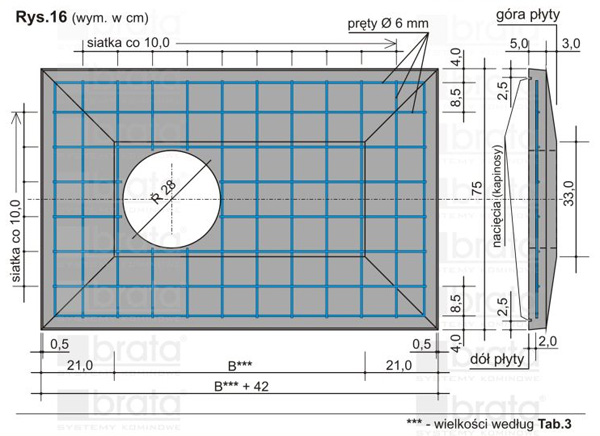

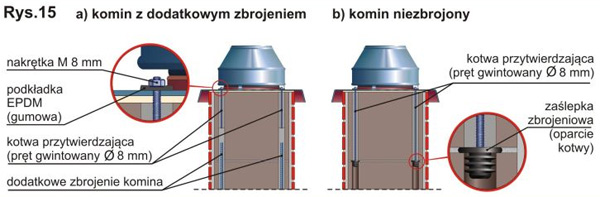

21. Ke správnému zabezpečení konstrukce komínu před atmosférickými vlivy je potřeba použít krycí desku. V nabídce se nacházejí ocelové krycí desky a také betonové pro komíny typu S – Obr.13 a SV - Obr.14. Ocelové krycí desky mohou být u nás ve firmě provedeny v libovolném odstínu RAL, který si klient vybere. Železobetonové krycí desky je třeba usadit na zdící maltu. Pro montáž ocelových krycích desek je potřeba použít montážní lepidlo (nejlépe polymerové). Doporučujeme také dodatečné zpevnění pomocí utěsněných kotev - Obr.15 V případě nutnosti použití krycí desky pro jiný způsob sestavení komínových šachet jsou ocelové desky v naší firmě vykonány na objednávku. Betonové krycí desky v nestandardních rozměrech nedodáváme, ovšem lze je vytvořit přímo na stavbě dle uvedených instrukcí – Obr.16 Pro jejich tvorbu je potřeba použit betonu typu B 20. Otvor by měl být proveden pomocí polystyrenové šablony a měl by být umístěn přesně v ose keramické komínové vložky. Horní plocha krycí desky by měla být od středu k bokům spádována. Krycí deska prováděná na stavbě by měla přes ukončený komín přesahovat minimálně o 6 cm. Před montáží krycí desky na komínu je na její spodní straně třeba odspoda vykonat odkapávací nářezy (drážky) ve vzdálenosti 2,5 cm od okraje - Obr.16.

nahoru

Statika komínů BRATA

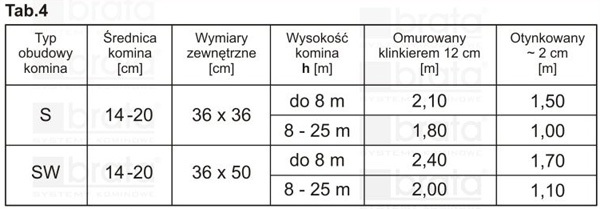

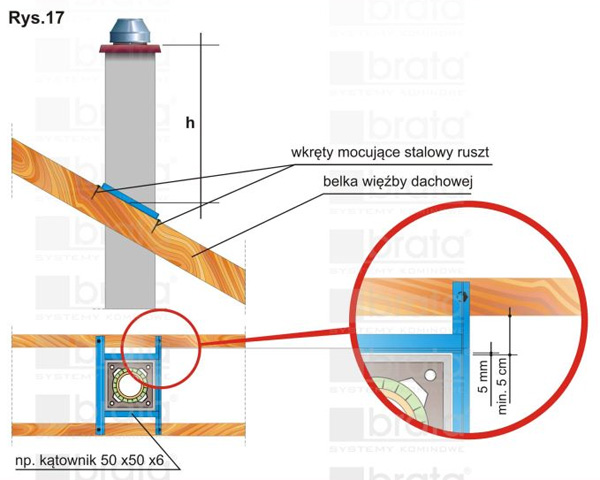

22. Komíny BRATA charakterizuje houževnaté provedení konstrukce. To umožňuje výstavbu našich komínů až do celkové výšky 25 m (měřeno od jejich základny), ovšem pod podmínkou, že jejich výška nad střešním štítem odpovídá představeným hodnotám v tab.4. POZOR! Podmínkou pro využití této tabulky je boční aretace komínu ve střeše budovy - Obr.17.

    Pro zajištění horizontální pevnosti komínu (pro zabránění bočním výkyvům) na úrovni průchodu komínu střechou a zároveň pro zachování dilatace od konstrukce budovy je třeba vytvořit vhodné upevnění do střešní vazby. Z tvarovaných ocelových L nebo U profilů lze provést upevňující ocelovou mřížku objímající komín a pomocí vrutů jej upevnit do trámů a latí střešní vazby. Ocelovou mřížku je třeba upevnit nad nebo pod trámy. Výšku komínu h nad střechu zvolte dle tab.4.

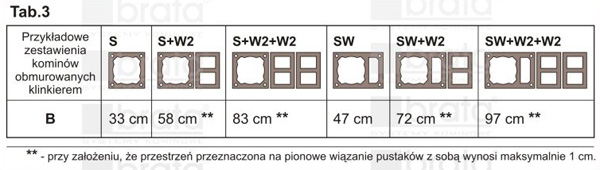

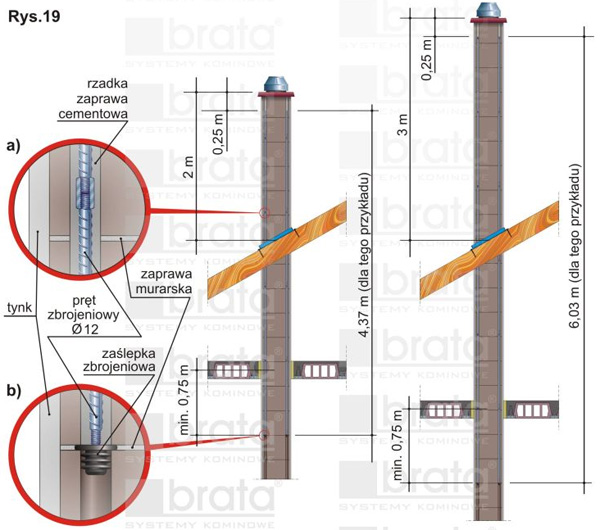

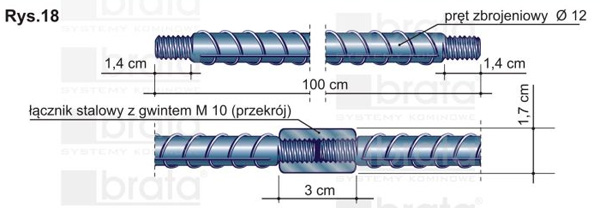

23. Zpevnění komínů BRATA přesahujících nad střechu výše, než jsou doporučované rozměry v tab.3 lze dosáhnout pomocí použití dodatečného armování. Armování se provádí pomocí ocelových prutů o Ø12 mm, které, nasouváme do armovacích otvorů o Ø 30 mm, určených k tomuto účelu, které se nacházejí v komínových tvárnicích. Pro zjednodušení dodatečného armování komínu na stavbě doporučujeme využít připravené armovací pruty o Ø 12 mm ukončené závity a podélné spojovací matice s vnitřním závitem M 10 mm - Obr.18 Naší firmou nabízené armovací pruty jsou dodávány ve standardní délce 100 cm. Po vyměření potřebné délky armování pro konkrétní komín je potřeba poslední část armovací tyče odříznout tak, aby byl její konec cca o 25 cm níže než ukončení komína. Armovací pruty je třeba opřít na armovacích záslepkách, které byly při výstavbě komína vtlačeny na vhodné výšce komínu do armovacích otvorů v komínové tvárnici - Obr.19.b. Doporučovaná délka armování komína by měla být dvakrát delší než jeho délka nad střešní rovinou (např. komín o délce 2 m nad střechou - délka armování 4 m; o výšce 3 m - 6 m) a v dolní části by se mělo armování opírat alespoň o 0,75 m níže než je průchod komínu přes strop – Obr.19. Čtyři sešroubované armovací pruty nasunuté do čtyř otvorů v plášti komínu je třeba zalít řídkou cementovou maltou - Obr.19.a.

nahoru

Výběr průměru komínu

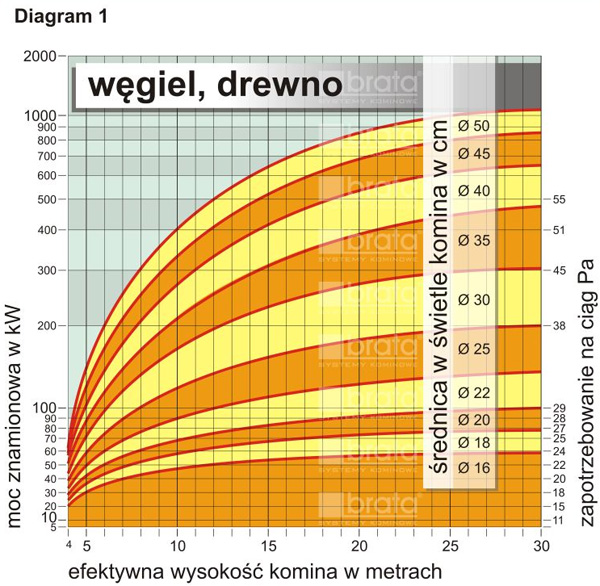

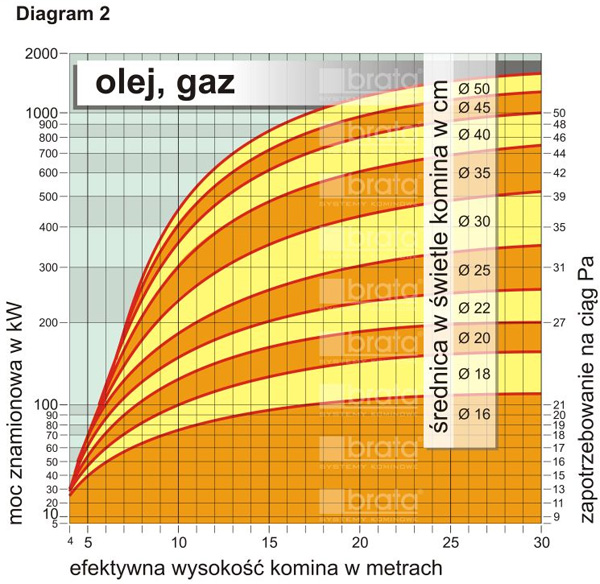

24. Komínové systémy BRATA mohou být používány k výstavbě spalinových a kouřových šachet odvádějících spaliny z topných zařízení a krbů vytápěných tuhými palivy a také k moderním kotlům na topný olej či k plynovým kotlům s otevřenou spalovací komorou. V závislosti na výšce komínu a technických parametrech kotle či krbu, a především pak na jeho výkonu, průměr kouřového kanálu vybírá projektant otopné instalace. Zjednodušení této procedury umožňují níže umístěné grafické diagramy.
