Oбщая характеристика дымоходных систем

1. Каждое здание, в котором имеется отопительный котел, должно быть оборудовано эффективной системой для отвода дымовых газов и его вентиляции.
2. Всасывающее действие дымоходов, каналов для отвода дымовых газов и вентиляции зависит от разницы давлений: холодного наружного воздуха и теплого, более легкого воздуха внутри здания.
3. Современные дымоходные системы должны характеризоваться:
   • стойкостью к воздействию образующегося конденсата,
   • стойкостью к пожару в результате возгорания сажи,
   • герметичностью, обеспечивающей надлежащую тягу и безопасность пользователей.
4. Минимальный диаметр внутренней трубы не может быть меньше 140 мм (не касается конденсационных котлов с закрытой камерой сгорания).
5. Рекомендуется устанавливать трубы с круглым сечением дымоходов и каналов для отвода дымовых газов, поскольку они характеризуются меньшим сопротивлением движению дымовых газов. Преимуществом каналов с таким сечением является также более высокая эффективность их периодической очистки.
6. Диаметр трубы должен соответствовать ее высоте, мощности и типу котла, а также виду используемого топлива.
7. Выходы дымовых каналов должны быть доступны для очистки и периодических осмотров. С этой целью на крыше следует предусмотреть постоянные доступы к трубам.
8. Необходимо позаботиться о том, чтобы дверца для осмотра и очистки располагалась в месте, удобном для удаления из трубы загрязнения, а расстояние от дверцы до ближайших легковозгораемых материалов должно составлять как минимум 30 cм. В случае, если появится необходимость в применении дополнительной дверцы для осмотра и очистки над тройником для подключения потребителя (напр., на чердаке), то пол из легковозгораемых материалов следует прикрыть негорючим материалом (напр, стальным листом, каменной плитой или керамической плиткой). В случае большой высоты части трубы, выступающей над крышей, или кровли с крутым скатом очень удобным решением является монтаж дополнительной дверцы для очистки на высоте ок. 100 cм над крышей.

ВНИМАНИЕ! Mонтаж дополнительной дверцы для осмотра и очистки необходимо согласовать с местной трубоочистной фирмой.

вверх

Высота трубы

9. Эффективная высота трубы, измеренная от тройника для подключения потребителя до места перехода дымохода через конструкцию крыши, должна составлять:
   • для котлов, работающих на газообразном топливе, не менее 4 м.
   • для котлов, работающих на жидком топливе, не менее 5 м.
10. Рекомендуется, чтобы трубы, устанавливаемые снаружи здания, были изолированы термоизоляцией и крепились к стене здания при помощи крепежных хомутов (Рис. 1.). Mинимальное количество хомутов - 2 шт.; максимальное расстояние между хомутами – 3 м.
11. Высота части трубы, выступающей над крышей, должна отвечать следующим требованиям:

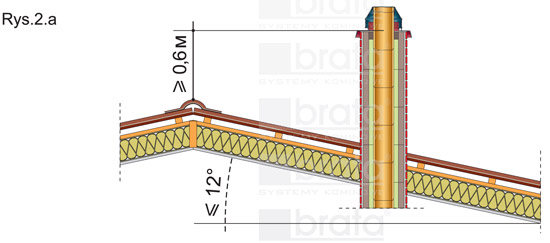

    1. в случае плоских крыш с углом наклона ската крыши до 12° выход дымохода должен располагаться на высоте как минимум 0,6 м от конька, независимо от конструкции крыши – Рис. 2.а

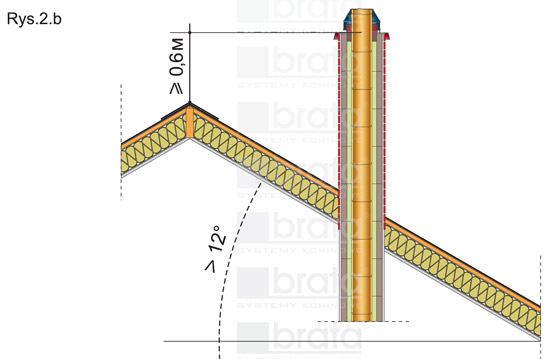

    2. в случае крутых крыш с углом наклона ската крыши более 12° и с легковоспламеняющимся покрытием выходы дымовых каналов должны располагаться на высоте не менее 0,6 м от уровня конька – Рис.2.b

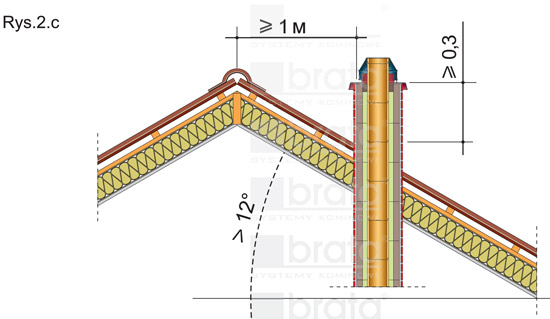

    3. в случае крутых крыш с углом наклона ската крыши более12° и с негорючим или трудновозгораемым покрытием выходы дымовых каналов должны располагаться на ваысоте не менее 0,3 м над поверхностью крыши, а также на расстоянии, измеряемом по горизонтали от этой поверхности, по крайней мере, 1,0 м - Рис.2.c
12. Скат крыши с углом наклона более 12° необходимо рассматривать как препятствие для правильного функционирования дымоходов. Поэтому, в зависимости от расположения трубы по отношению к самому высокому элементу здания, который является препятствием (преградой), выходные каналы должны обязательно располагаться:

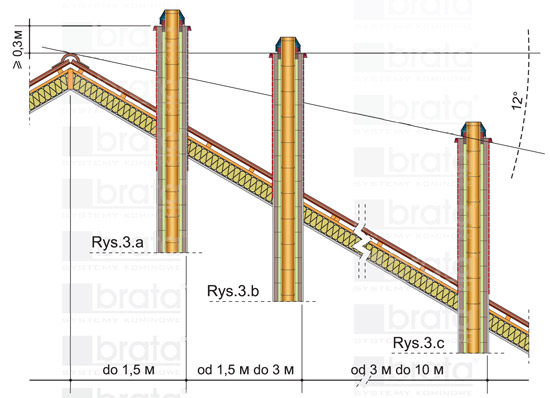

    1. по крайнем мере на 0,3 м выше верхнего края препятствия (преграды) – в случае труб, расположенных на расстоянии 1,5 м от этого препятствия - Рис.3.a
    2. по крайнем мере на уровне верхнего края препятствия (преграды) – в случае труб, расположенных на расстоянии oт 1,5 до 3,0 от этого препятствия - Рис.3.b
    3. над плоскостью, проведенной под углом 12° вниз от уровня самого высокого препятствия – в случае труб, расположенных на расстоянии от 3 до 10 м от этого препятствия – Рис.3.c

вверх

Проветривание дымоходных систем

13. Во всех помещениях, не исключая подвалов и чердаков, необходимо обеспечить воздухообмен с удалением воздуха по вентиляционным каналам, выведенным выше крыши. В помещении, в котором установлен отопительный котел, должно иметься приточное вентиляционное отверстие площадью не менее 200 cм, нижний край которого должен располагаться не выше 33 cм над уровнем пола, а также вытяжное вентиляционное отверстие площадью не менее 200 cм, размещенное как можно ближе к перекрытию.

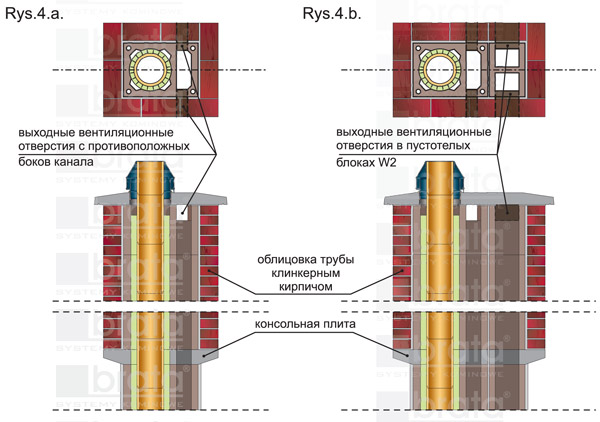

14. Вентиляционные каналы – в отличие от дымовых каналов и каналов для отвода газов – имеют по бокам выходные отверстия непосредственно под элементом, прикрывающим трубу. Во избежание образования завихрений воздуха рекомендуется сделать два отверстия с противоположных боков канала - Рис.4.a. Эта рекомендация не касается конфигурации дымоходной системы SW + W2 и более. В таких случаях не разрешается нарушать перегородку, разделяющую каналы в вентиляционном блоке – Рис.4.b.

вверх

Расширительный зазор

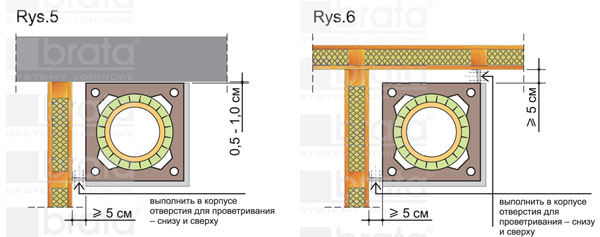

15. Труба представляет собой отдельно стоящую конструкцию. В связи с этим следует оставить соответствующий зазор от 5 до 10 мм, не допуская до примыкания дымохода вплотную к конструкции здания - Рис.5.
16. Труба не может примыкать непосредственно к легковозгораемым поверхностям стен. Поэтому необходимо оставить зазор как минимум 5 см, обеспечивая таким образом циркуляцию воздуха -Рис.6.
17. Расширительный зазор в месте перехода дымохода через перекрытие должен составлять:

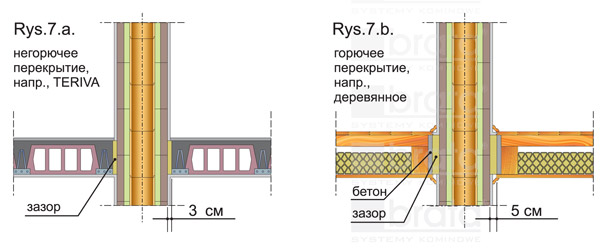

    1. в случае перекрытия из негорючего материала 3 см - Рис.7.a
    2. в случае перекрытия из горючего материала 5 см - Рис.7.b
    Заполните зазор негорючим изоляционным материалом.

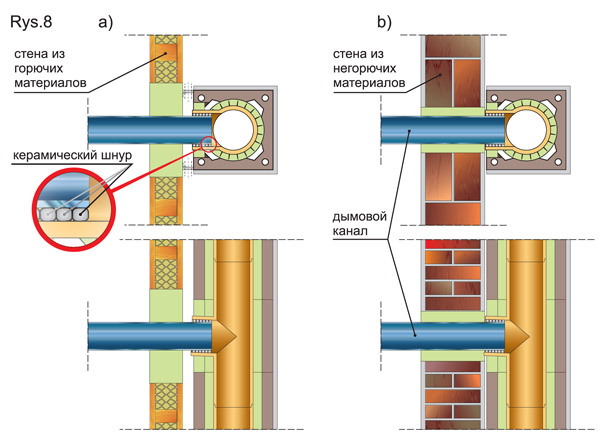

18. Место перехода дымохода через стену из легковозгораемого материала должно быть заизолировано в радиусе как минимум 15 см негорючими материалами – напр., минеральной ватой - Рис.8a. Зазор в месте перехода дымового канала через негорючую стену должен быть заполнен слоем минеральной ваты на всей длине перехода с целью исключения напряжений - Рис.8.b.
19. При соединении стального дымового канала с керамическим тройником для подключения потребителя необходимо обязательно оставить зазор для температурного расширения:
    1. в случае котлов, работающих на газовом и жидком топливе, характеризующихся низкой температурой дымовых газов, расширительный зазор должен составлять ок. 3 мм, а для его заполнения следует использовать специальный керамический шнур, стойкий к высоким температурам, или эластичный силикон, также стойкий к высоким температурам
    2. в случае котлов, работающих на твердом топливе, расширительный зазор должен составлять 5 - 10 мм, a для его заполнения следует использовать специальный керамический шнур, стойкий к очень высоким температурам - Рис. 8a и 8b.
    3. в случае классических каминов и каминных вкладышей расширительный зазор должен составлять 5 – 10 ммс заполнением крамическим шнуром. Рекомендуем в этом случае использовать тройник для подключения потребителей 45° - Рис. 9
    Прежде чем вставить дымовой канал в тройник для подключения потребителя, необходимо обмотать его конец керамическим шнуром. Рекомендуемые размеры шнура приведены в Taбл. 1. Керамические шнуры находятся в оферте нашей фирмы

    ВНИМАНИЕ! Бывает, что необходимо временно подсоединить печь (напр. типа буржуйки) в ходе строительства, чтобы обогреть помещения. В таком случае следует позаботиться о том, чтобы дымовой канал (стальная труба) для отвода дымовых газов был настолько длинным, чтобы не подвергать керамический тройник для подключения потребителей непосредственному контакту с огнем. Подключение печи такого типа при помощи слишком короткого дымового канала может привести к термическому шоку и в результате к повреждению (растрескиванию) тройника.

вверх

Консольная плита

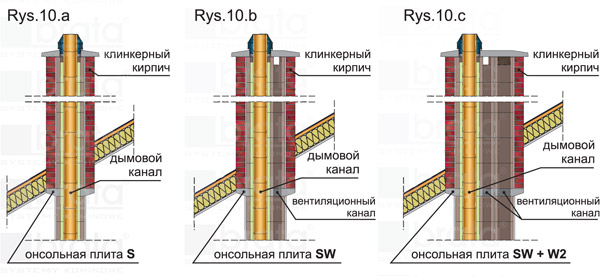

20. С целью экономичной облицовки трубы клинкерным кирпичом необходимо использовать армированную бетонную консольную плиту - Рис.10. В нашей оферте находятся сборные консольные плиты для дымоходных систем типа: S - Рис.10.a, SW – Рис.10.b. При других конфигурациях: напр. SW + W2 (Рис.10.c), необходимо отлить консольную плиту непосредственно на стройплощадке при помощи опалубки из пенополистирола, находящейся в оферте нашей фирмы. Армирование консольной плиты, отливаемой непосредственно на стройплощадке, осуществляется в соответствии с изложенными ниже требованиями - Рис.12 ВНИМАНИЕ! Арматурная сетка должна находиться на расстоянии максимально 2 см от верхней поверхности плиты. Необходимо помнить о том, что бетон марки B 20 достигает полную прочность по истечении 28 дней. При облицовке трубы в первом и последнем слое кирпичей необходимо оставить свободные вертикальные каналы для проветривания облицовки.

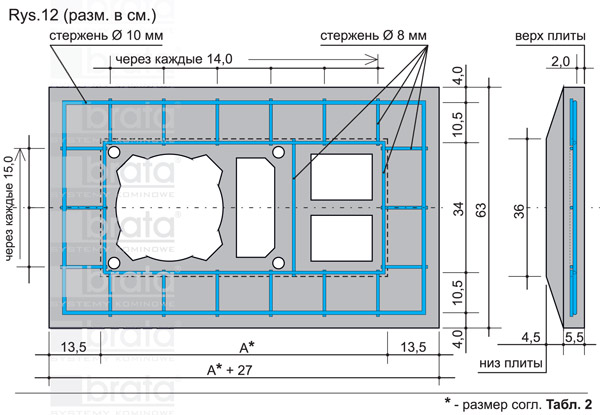

вверх

Покровная плита

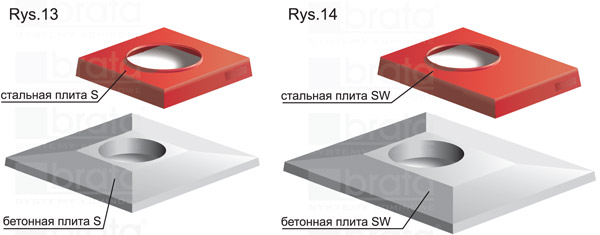

21. Для надлежащей защиты конструкции дымоходной системы от воздействия атмосферных факторов необходимо использовать покровную плиту. В нашей оферте находятся стальные и бетонные покровные плиты для дымоходных систем типа S - Рис. 13 и SW - Рис. 14. Стальные плиты могут быть изготовлены в нашей фирме в любом цвете RAL, выбранном клиентом. Бетонные покровные плиты необходимо укладывать на кладочный раствор. А для монтажа стальных плит необходимо использовать монтажный клей (лучше всего полимерный). Рекомендуем дополнительное усиление крепежными анкерами - Рис. 15 В случае, если необходимо применить покровные плиты для другой конфигурации каналов, стальные плиты изготовляются в нашей фирме по заказу. Бетонные плиты можно отлить самостоятельно на стройплощадке в соответствии с рекомендациями ниже - Рис.16 Для отливки плиты следует использовать бетон марки B 20. Oтверстие, выполненное при помощи шаблона из пенополистирола, необходимо тщательно разметить точно по оси керамической трубы, завершающей дымоходную систему. Верхняя поверхность плиты должна иметь скаты от середины к бокам. Покровная плита, отлитая на стройплощадке, должна образовать на завершенной трубе навес шириной как минимум 6 cм. Прежде чем приступить к монтажу плиты на трубе, необходимо сделать с нижней стороны плиты надрезы (капельники) на глубину 2,5 cм от ее края - Рис. 16.

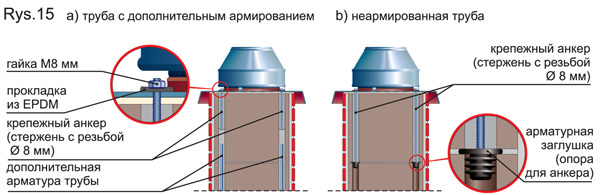

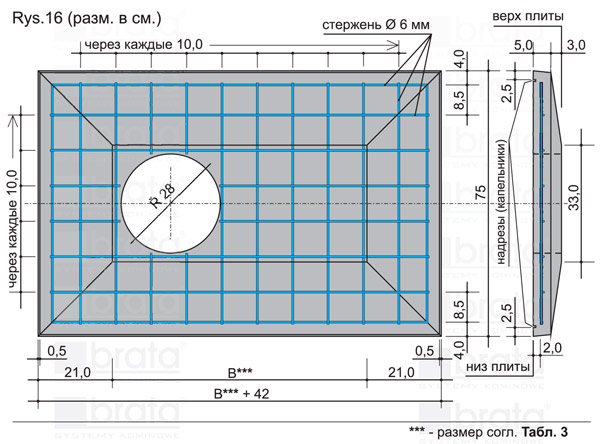

вверх

Статика дымоходных систем brata

22. Дымоходные системы brata характеризуются высокой статической устойчивостью конструкции. Это позволяет возводить наши трубы высотой до 25 м (общая высота, измеренная от основания) при условии, что их высота в части, выступающей над стропильной конструкцией крыши, отвечает величинам, приведенным в Табл. 4. ВНИМАНИЕ! Условием применения таблицы является наличие боковой подпоры трубы в крыше здания - Рис.17.

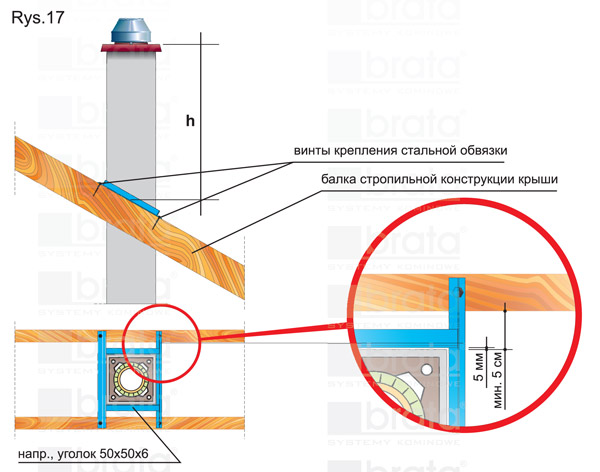

    Для обеспечения горизонтальной жесткости трубы на высоте перехода через крышу и одновременно для отделения трубы от конструкции здания необходимо обеспечить ее надлежащее крепление к стропильной конструкции крыши. Необходимо обустроить вокруг трубы стальную обвязку из фасонных полос типа уголок или швеллер и при помощи винтов прикрепить ее к балкам сропильной конструкции крыши. Стальная обвязка должна крепиться над или под балками. Высота h трубы в части над крышей – согл.

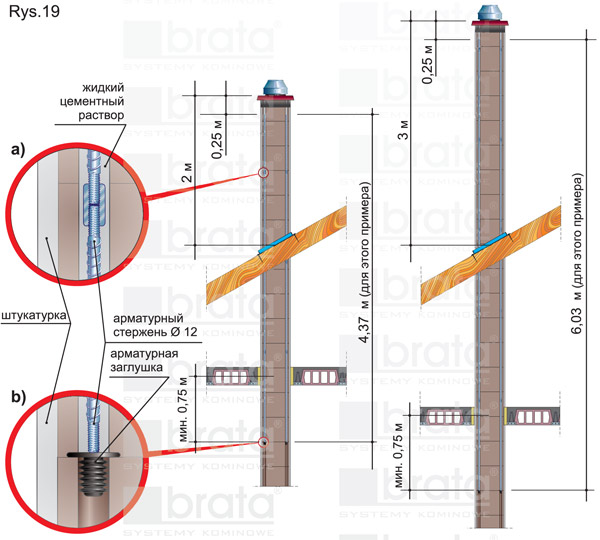

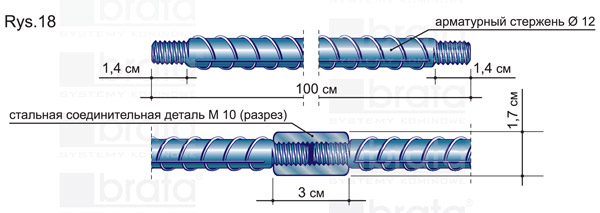

23. Статическая устойчивость дымоходных систем brata в части, выступающей над крышей свыше рекомендованных в Tабл. 3 величин, может быть достигнута путем применения дополнительного армирования. Армирование выполняется из стальных стержней Ø12 мм, которые вставляются в предназначенные для этого отверстия Ø 30 мм в пустотелых блоках. Для облегчения выполнения дополнительного армирования трубы на стройплощадке рекомендуем использовать готовые арматурные стержни Ø 12 мм с резьбой на концах и стальные соединительные детали с внутренней резьбой M 10 мм - Рис.18 Предлагаемые нашей фирмой арматурные стержни имеют стандартную длину 100 см. Свинтив арматурные стержни на длину, необходимую для конкретной трубы, последний стержень необходимо обрезать так, чтобы его верхушка располагалась на ок. 25 cм ниже оголовка трубы. Арматурные стержни должны опираться на специальные арматурные заглушки, установленные на необходимой высоте трубы в отверстиях в пустотелом блоке - Рис.19.b. Арматура трубы по длине должна составлять двухкратность ее высоты в части, выступающей над крышей ( напр. труба высотой 2 м над скатом крыши - 4 м; высотой 3 м - 6 м арматуры) и снизу должна опираться на заглушки на расстоянии как минимум 0,75 м от нижней опоры трубы в перекрытии здания – Рис.19. Соединенные между собой арматурные стержни, вставленные в четыре отверстия в корпусе трубы, необходимо залить жидким цементным раствором - Рис.19.a.

вверх

Выбор диаметра трубы

24. Дымоходные системы brata могут применяться для строительства как дымоходов, так и дымовых каналов для отвода дымовых газов из отопительных котлов и каминов, предназначенных для сжигания твердого топлива, а также современных печей, работающих на жидком или газообразном топливе, с открытой камерой сгорания. Диаметр дымового канала подбирает проектировщик отопительной системы в зависимости от высоты трубы и технических параметров котла или камеры сгорания, a, прежде всего, от мощности трубы. Приведенные ниже диаграммы позволяют сократить эту процедуру.
